M系列帶附板輸送鏈I

M系列帶附板輸送鏈，是在M系列輸送鏈的兩側鏈板加裝附件，從而擴大M系列輸送鏈的用途和應用范圍。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

M系列帶附板輸送鏈，是由雙節距鏈條衍生而來的。其鏈條結構包括：內外鏈板、套筒、滾子、銷子和附板。

鏈條節距為非常用規格，裝配類似K1/K2的附件，用于物料的輸送。

滾子類型：小滾子（滾子直徑小于鏈板高度）、大滾子（滾子直徑大于鏈板高度）、帶F邊滾子。

根據要求定制附件種類以及不同安裝間隔的鏈條，不同附件和安裝間隔適用于不同輸送環境。

不同規格的鏈條承載的物品種類不同。

可以有效、穩定的進行輸送。

根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。

產品廣泛應用于鏈輸送物料、印刷行業 、醫療設備商業 、礦產行業、機械工程以及電子設備行業。

滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

■鏈條本體結構詳見如上圖

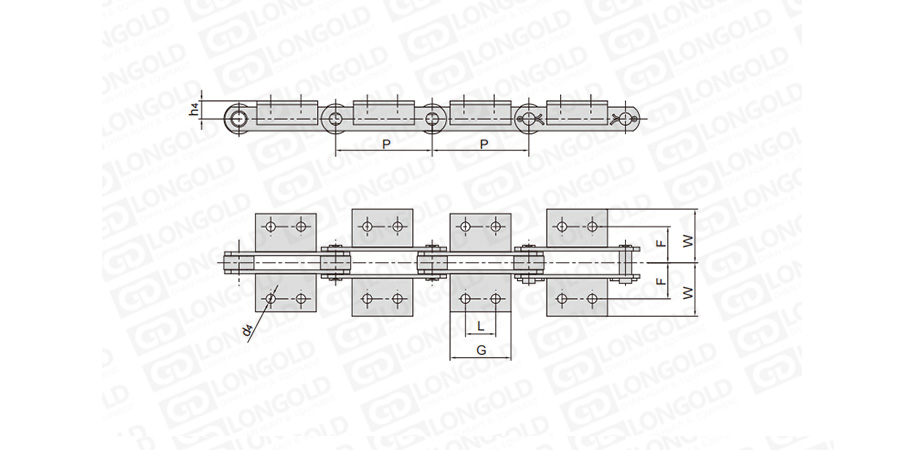

上圖為M系列帶附板輸送鏈I的結構圖以及帶K2附件結構圖。

帶附件結構圖表示每一節帶附件的情況。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■附件尺寸表

本體尺寸詳見M系列標準輸送鏈無滾子、S滾子、大滾子和F滾子。

隆德鏈號	p	L	G	d4	F	W	h4	PDF圖紙	DXF圖紙
隆德鏈號	mm	mm	mm	mm	mm	mm	mm	PDF圖紙	DXF圖紙
LDM20	40	△	14	6.6	27	40	16	請咨詢	請咨詢
	50	△	14
	63	20	35
	80	35	50
LDM28	50	△	20	9.0	32	47	20
	63	△	20
	80	25	45
	100	40	60
LDM40	63	△	31	9.0	35	50	25
	80	20	45
	100	40	60
	125	65	85
LDM56	63	△	22	11.0	44	61	30
	80	△	30
	100	25	50
	125	50	75
	160	85	110
LDM80	80	△	30	11.0	48	65	35
	100	25	50
	125	50	75
	160	85	110
	200	125	150
LDM112	80	△	28	14.0	55	80	40
	100	△	40
	125	35	65
	160	65	95
	200	100	130
LDM160	100	△	30	14.0	62	85	45
	125	25	50
	160	50	80
	200	85	115
	250	145	175
LDM224	125	△	35	18.0	70	110	55
	160	△	60
	200	65	100
	250	125	160
	315	190	230
LDM315	160	△	35	18.0	80	115	65
	200	50	85
	250	100	140
	315	155	190
	400	155	205

△附板帶一個孔

附件種類

附件是為了將夾具安裝在鏈條上的零部件。可根據客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，詳細請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	M40	-	P100	-	1L		K2
	（1）		（2）		（3）		（4）

（1）鏈條尺寸

（2）鏈條節距

（3）附件安裝間隔：1L=每一節

（4）附件種類

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
