不銹鋼滾子鏈的套筒和滾子均使用冷擠壓成型,鏈板多道冷軋硬化,這些工藝保證了隆德的不銹鋼滾子鏈抗拉強度指標。
雙排滾子鏈的結構使得鏈條能夠承受更大的拉力和載荷,相比單排鏈條,其承載能力顯著增強。
具有出色的耐腐蝕性,但是與鋼鐵鏈條相比,強度有所降低。
采用相當于SUS304不銹鋼材質具有較高耐腐蝕性,可使用于水里中、酸性以及堿性的腐蝕性環境。
可使用溫度區域從-20°C到400°C,可對應更廣泛溫度區域。
能夠在惡劣的工作環境下工作,如灰塵、油污等環境中,依然保持良好的性能。適用各類輸送環境,耐腐蝕性,耐藥品性,耐熱性,耐寒性優異。
滾子的設計使得鏈條在運行時滾動摩擦,減少了摩擦力,降低了運行噪音,同時使輸送過程更加平穩。
鏈條的節距精度高,可以實現準確的定位和輸送,滿足對輸送精度要求較高的生產工藝。
根據客戶需求來定制鏈輪,關于鏈輪的材質、齒數以及輪轂等,詳情請咨詢隆德技術人員。
產品廣泛應用于社會設施、食品行業、包裝行業、機械工程 、電子行業 、醫療行業以及物流運輸行業。
潤滑方式 |
I |
II |
III |
IV |
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

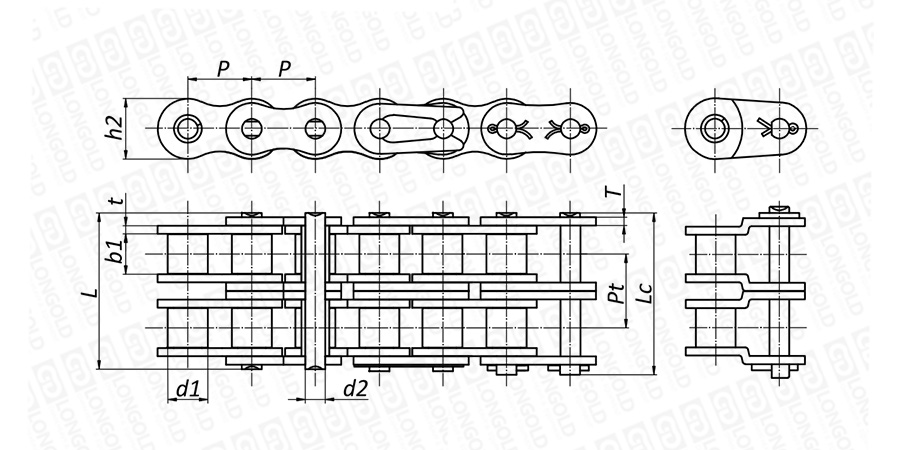

■鏈條本體結構詳見如上圖
上圖為雙排不銹鋼短節距B系列滾子鏈本體的結構圖。
可根據客戶的需求,定制附件的種類以及安裝間隔,詳細請咨詢隆德技術人員。
■本體尺寸
隆 德 鏈 號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
內鏈板高度 |
鏈板厚度 |
排距 |
每米 |
破斷載荷 |
PDF圖紙 |
DXF圖紙 |
|
P |
d1 max |
b1 min |
d2 max |
L max |
Lc max |
h2 max |
t/T max |
Pt |
q |
||||
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/m |
||||
LD04BSS-2 |
6.00 |
4.00 |
2.80 |
1.85 |
12.30 |
13.30 |
5.00 |
0.60 |
5.50 |
0.22 |
|||
LD05BSS-2 |
8.00 |
5.00 |
3.00 |
2.31 |
13.90 |
14.50 |
7.10 |
0.80 |
5.64 |
0.37 |
|||
#LDC06BSS-2 |
9.525 |
6.35 |
5.72 |
3.28 |
23.40 |
24.40 |
8.20 |
1.30 |
10.24 |
0.87 |
|||
LD08BSS-2 |
12.70 |
8.51 |
7.75 |
4.45 |
31.00 |
32.20 |
11.80 |
1.60 |
13.92 |
1.40 |
|||
LD10BSS-2 |
15.875 |
10.16 |
9.65 |
5.08 |
36.10 |
37.50 |
14.70 |
1.70 |
16.59 |
1.96 |
|||
LD12BSS-2 |
19.05 |
12.07 |
11.68 |
5.72 |
42.00 |
43.60 |
16.00 |
1.85 |
19.46 |
2.46 |
|||
LD16BSS-2 |
25.40 |
15.88 |
17.02 |
8.28 |
68.00 |
71.00 |
21.00 |
4.15/3.10 |
31.88 |
5.42 |
|||
LD20BSS-2 |
31.75 |
19.05 |
19.56 |
10.19 |
77.80 |
81.50 |
26.40 |
4.50/3.50 |
36.45 |
7.87 |
|||
LD24BSS-2 |
38.10 |
25.40 |
25.40 |
14.63 |
101.70 |
106.20 |
33.20 |
6.00/4.80 |
48.36 |
12.43 |
|||
LD28BSS-2 |
44.45 |
27.94 |
30.99 |
15.90 |
124.60 |
129.10 |
36.70 |
7.50/6.00 |
59.56 |
16.60 |
|||
LD32BSS-2 |
50.80 |
29.21 |
30.99 |
17.81 |
124.60 |
129.60 |
42.00 |
7.00/6.00 |
58.55 |
20.34 |
附件是為了將夾具安裝在鏈條上的零部件??筛鶕?jù)客戶要求設定安裝間隔。
附件可配裝在每一個鏈節以上的鏈節間隔,如每偶數鏈節安裝,為了容易進行保養,安裝在外鏈節。
關于附件種類,請咨詢隆德技術人員。
型號表示例
LD |
08B |
|
SS |
- |
2 |
|
(1) |
|
(2) |
|
(3) |
(1)鏈條型號
(2)鏈條規格
(3)排數
訂購方法
標準包裝訂購
一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時,請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
