820系列鏈輪-注塑分體式

注塑分體式鏈輪是一種在注塑工藝下生產的、采用分體式設計的鏈輪。分為主動輪與被動輪，主動輪負責提供動力，被動輪被主動輪帶動，820系列鏈輪-注塑分體式是與頂板鏈配套使用的一種鏈輪，采用玻璃纖維增強塑料樹脂制成，具有高轉矩抗力，分體式鏈輪設計便于主動輪和從動輪的組裝和拆卸。

產品手冊索取



產品特點

采用玻璃纖維增強塑料樹脂制成的鏈輪具有高轉矩抗力，確保非常精確的齒形和抗磨損性。

塑料材質的鏈輪相比鋼制材料鏈輪，質量更輕（可輕5倍），具有極佳的抗腐蝕性和抗化學侵蝕性。

鏈輪材質為加強型聚酰胺，所有的連接螺栓都由不銹鋼制成，螺母材質為鍍鎳黃銅。

分體式鏈輪設計便于主動輪和從動輪的組裝和拆卸，無需拆裝滾軸，減少安裝和維修成本。

齒形精確，可以與頂板鏈良好的嚙合，提供動力，以此準確、迅速輸送物品。

有多個不同齒數鏈輪提供選擇，滿足不同的需求。

適用于：820/HFX820/831系列頂板鏈。

可根據客戶需求定制鏈輪的材質和輪轂部分。

在選擇鏈輪時，需要考慮安裝尺寸、速比、扭力等因素，如有需要，請咨詢隆德技術人員。

產品廣泛與鏈條配合使用，為其輸送物料提供動力。

在包裝行業、物流運輸、電子行業、食品以及醫療行業等都有著廣泛地應用。

鏈輪的潤滑方式取決于其配合使用的鏈條。通過鏈條的型號、材質決定潤滑方式。

塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

技術參數

點擊圖片放大

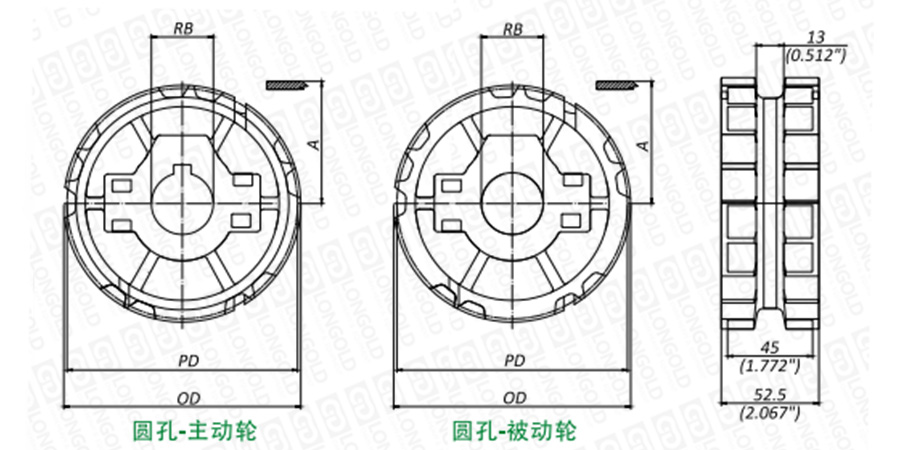

■鏈條本體結構詳見如上圖

上圖為820系列鏈輪-注塑分體式主動輪以及被動輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。


■本體尺寸以及對應參數

鏈輪型號

齒數

分度圓直徑

齒頂圓直徑

墊條定位

孔徑

參考重量

PDF圖紙

DXF圖紙

圓孔RB

PD

OD

A

主動輪

被動輪

T

mm

inch

mm

inch

mm

inch

mm

inch

kg

lbs

CMT028201901

CMT038201901

19.00

117.34

4.62

117.00

4.61

61.67

2.44

25.00

-

0.36

0.79

請咨詢

請咨詢

CMT028201902

CMT038201902

30.00

0.35

0.77

CMT028201903

CMT038201903

35.00

0.34

0.75

CMT028201904

CMT038201904

40.00

0.33

0.73

CMT028201905

CMT038201905

45.00

0.22

0.49

CMT028201906

CMT038201906

-

1

0.36

0.79

CMT028201908

CMT038201908

1 1/4

0.35

0.77

CMT028201911

CMT038201911

1 3/8

0.35

0.77

CMT028201909

CMT038201909

1  7/16

0.34

0.75

CMT028201910

CMT038201910

1 1/2

0.33

0.73

CMT028202101

CMT038202101

21.00

129.30

5.091

130.00

5.19

68.05

2.68

25

-

0.48

1.05

CMT028202102

CMT038202102

30

0.47

1.03

CMT028202103

CMT038202103

35

0.46

1.01

CMT028202104

CMT038202101

40

0.45

0.98

CMT028202105

CMT038202105

45

0.43

0.95

CMT028202106

CMT038202106

-

1

0.48

1.05

CMT028202108

CMT038202108

1 1/4

0.46

1.02

CMT028202111

CMT038202111

1 3/8

0.46

1.02

CMT028202109

CMT038202109

1  7/16

0.45

1.00

CMT028202110

CMT038202110

1 1/2

0.45

0.99

CMT028202301

CMT038202301

23.00

141.20

5.56

141.90

5.59

74.00

2.91

25.00

-

0.52

1.15

CMT028202302

CMT038202302

30.00

0.51

1.13

CMT028202303

CMT038202303

35.00

0.50

1.11

CMT028202304

CMT038202304

40.00

0.49

1.08

CMT028202305

CMT038202305

45.00

0.48

1.05

CMT028202306

CMT038202306

-

1

0.52

1.15

CMT028202308

CMT038202308

1 1/4

0.51

1.13

CMT028202311

CMT038202311

1 3/8

0.51

1.13

CMT028202309

CMT038202309

1  7/16

0.50

1.10

CMT028202310

CMT038202310

1 1/2

0.50

1.09

CMT028202501

CMT038202501

25.00

153.20

6.03

154.20

6.07

80.00

3.15

25

-

0.57

1.26

CMT028202502

CMT038202502

30

0.56

1.24

CMT028202503

CMT038202503

35

0.55

1.22

CMT028202504

CMT038202504

40

0.54

1.19

CMT028202505

CMT038202505

45

0.53

1.16

CMT028202506

CMT038202506

-

1

0.57

1.26

CMT028202508

CMT038202508

1 1/4

0.56

1.23

CMT028202511

CMT038202511

1 3/8

0.56

1.23

CMT028202509

CMT038202509

1  7/16

0.55

1.21

CMT028202510

CMT038202510

1 1/2

0.55

1.20

注：英制圓孔主動輪提供固定螺栓，公制不提供。


型號表示例


CMT02
820
19
01
（1）
（2）
（3）
（4）


（1）主動輪

（2）鏈輪系列

（3）齒數

（4）型號


訂購方法

訂購鏈輪時的注意事項

必須確認頂板鏈鏈條的規格（強力型、材質等規格），確認鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度等尺寸。

請把鏈輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。




×
