120-2 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。雙排工藝孔鏈輪有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。120-2鏈輪，配用LD120-2雙排滾子鏈條，可根據客戶需求追加工軸孔部。

產品手冊索取



產品特點

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

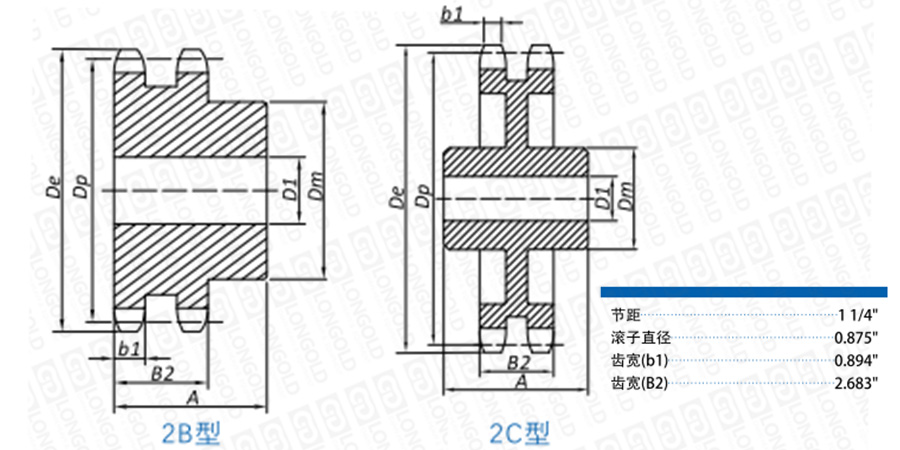

■鏈輪本體結構詳見如上圖

上圖為120-2 工藝孔鏈輪主動輪以及被動輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。


■2B型鏈輪尺寸表

齒數

雙排B型
鏈輪型號
外圓
直徑
節距圓
直徑

軸孔徑D1

輪轂

參考
重量

PDF圖紙

DXF圖紙

De

Dp

Min

Max

直徑Dm

長度A

inch

inch

inch

inch

inch

inch

lbs

11

LD120-2B11T

6.010

5.32

1 1/2

2 3/8

3 5/9

3 3/4

13.60

請咨詢

請咨詢

12

LD120-2B12T

6.500

5.80

1 1/2

2 3/4

4 1/9

3 3/4

17.30

13

LD120-2B13T

6.990

6.27

1 1/2

3

4 1/2

3 3/4

21.10

14

LD120-2B14T

7.470

6.74

1 1/2

3 1/3

5

3 3/4

25.60

15

LD120-2B15T

7.960

7.21

1 1/2

3 1/2

5 1/4

3 3/4

29.90

16

LD120-2B16T

8.440

7.69

1 1/2

3 1/2

5 1/4

3 3/4

33.80

17

LD120-2B17T

8.920

8.16

1 1/2

3 1/2

5 1/4

3 3/4

36.90

18

LD120-2B18T

9.410

8.64

1 1/2

3 1/2

5 1/4

3 3/4

41.90

19

LD120-2B19T

9.890

9.11

1 1/2

3 1/2

5 1/4

3 3/4

46.50

20

LD120-2B20T

10.370

9.59

1 1/2

3 1/2

5 1/2

3 3/4

50.20

21

LD120-2B21T

10.850

10.06

1 1/2

3 1/2

5 1/2

3 3/4

55.60

22

LD120-2B22T

11.330

10.54

1 1/2

3 4/5

5 3/4

4

64.00

23

LD120-2B23T

11.810

11.02

1 1/2

4 1/2

6 1/2

4

75.00

24

LD120-2B24T

12.290

11.49

1 1/2

4 1/2

6 1/2

4

79.00

25

LD120-2B25T

12.770

11.97

1 1/2

4 1/2

6 1/2

4

84.00

26

LD120-2B26T

13.250

12.44

1 1/2

4 1/2

6 1/2

4

90.00

30

LD120-2B30T

15.170

14.35

1 1/2

4 1/2

6 1/2

4

119.00


■2C型鏈輪尺寸表

齒數

雙排C型
鏈輪型號

外圓直徑

節距圓直徑

軸孔徑D1

輪轂

參考重量

PDF圖紙

DXF圖紙

De

Dp

Min

Max

直徑Dm

長度A

inch

inch

inch

inch

inch

inch

Lbs

35

LD120-2C35T

17.570

16.73

1 1/2

5 3/8

7 1/2

6

148.00

請咨詢

請咨詢

45

LD120-2C45T

22.350

21.50

1 1/2

5 3/8

7 1/2

6

188.00

60

LD120-2C60T

29.520

28.66

1 1/2

6 3/8

9 1/2

6 1/4

307.00


型號表示例


LD120
 -
 2B 17T Q
（1）
（2）
 （3）
 （4）


（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格


鏈輪的類型


類型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

說明

單排
片式

單排
單側輪轂

單排
雙側輪轂

雙排
片式

雙排
單側輪轂

雙排
雙側輪轂

三排
片式

三排
單側輪轂

三排
雙側輪轂

雙排
雙向驅動

圖示




×
