100-3 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。三排工藝孔鏈輪有三排齒與鏈條嚙合，三排鏈輪的承載能力比雙排鏈輪更強，能夠承受更大的扭矩和負載。100-3鏈輪，配用LD100-3三排鏈條，可根據客戶需求追加工軸孔部。

產品手冊索取



產品特點

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，三排鏈輪的承載能力比雙排鏈輪更強，能夠承受更大的扭矩和負載。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

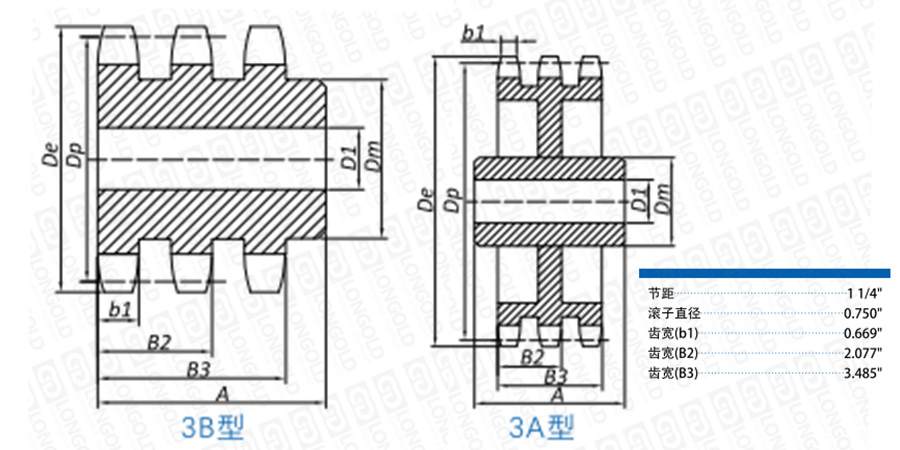

■鏈輪本體結構詳見如上圖

上圖為100-3 工藝孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。


■3B型鏈輪尺寸表

齒數

三排B型
鏈輪型號

外圓直徑

節距圓直徑

軸孔徑D1

輪轂

參考重量

PDF圖紙

DXF圖紙

De

Dp

Min

Max

直徑Dm

長度A

inch

inch

inch

inch

inch

inch

Lbs

11

LD100-3B12T

5.010

4.437

1

2 1/8

3 1/8

4 1/4

11.70

請咨詢

請咨詢

12

LD100-3B12T

5.420

4.830

1 1/8

2 1/4

3 3/8

4 1/4

13.70

13

LD100-3B13T

5.820

5.223

1 1/8

2 1/2

3 4/5

4 1/4

16.90

14

LD100-3B14T

6.230

5.617

1 1/8

2 3/4

4 1/5

4 1/4

20.20

15

LD100-3B15T

6.630

6.012

1 1/4

3 1/8

4 5/8

4 1/2

25.00

16

LD100-3B16T

7.030

6.407

1 1/4

3 1/3

5

4 1/2

29.30

17

LD100-3B17T

7.440

6.803

1 1/4

3 1/2

5 1/4

4 1/2

33.80

18

LD100-3B18T

7.840

7.198

1 1/4

3 1/2

5 1/4

4 3/4

38.60

19

LD100-3B19T

8.240

7.594

1 1/4

3 3/4

5 1/2

4 3/4

43.30

20

LD100-3B20T

8.640

7.991

1 1/4

3 3/4

5 1/2

4 3/4

47.90

21

LD100-3B21T

9.040

8.387

1 1/4

3 3/4

5 1/2

4 3/4

52.30

22

LD100-3B22T

9.440

8.783

1 1/4

3 3/4

5 1/2

4 3/4

57.50

23

LD100-3B23T

9.840

9.180

1 1/4

3 3/4

5 1/2

4 3/4

62.50

24

LD100-3B24T

10.250

9.577

1 1/4

3 3/4

5 3/4

4 3/4

69.00

25

LD100-3B25T

10.650

9.973

1 1/4

3 3/4

5 3/4

4 3/4

73.00

26

LD100-3B26T

11.050

10.370

1 1/2

3 4/5

5 3/4

4 3/4

79.00

30

LD100-3B30T

12.640

11.958

1 1/2

3 4/5

5 3/4

4 3/4

103.00


■3C型鏈輪尺寸表

齒數

三排C型
鏈輪型號

外圓直徑

節距圓直徑

軸孔徑D1

輪轂

參考重量

PDF圖紙

DXF圖紙

De

Dp

Min

Max

直徑Dm

長度A

inch

inch

inch

inch

inch

inch

Lbs

35

LD100-3C35T

14.640

13.945

1 1/2

4

6

5

108.00

請咨詢

請咨詢

45

LD100-3C45T

18.630

17.919

1 1/2

4

6

5

143.00

60

LD100-3C60T

24.600

23.884

1 1/2

5 3/8

7 1/2

5

217.00

70

LD100-3C70T

28.580

27.861

1 1/2

5 3/8

7 1/2

5

262.00

80

LD100-3C80T

32.570

31.839

1 1/2

5 3/8

7 1/2

5

313.00


型號表示例


LD100
 -
 3B 30T Q
（1）
（2）
 （3）
 （4）


（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格


鏈輪的類型


類型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

說明

單排
片式

單排
單側輪轂

單排
雙側輪轂

雙排
片式

雙排
單側輪轂

雙排
雙側輪轂

三排
片式

三排
單側輪轂

三排
雙側輪轂

雙排
雙向驅動

圖示




×
