GE梅花聯軸器-鋼/鑄鐵

GE梅花聯軸器是一種應用很普遍的聯軸器，也叫爪式聯軸器，是由兩個金屬爪盤和一個彈性體組成。兩個金屬爪盤材質鋼或者鑄鐵，鋼制強度高、自重輕、整體剛度好、抵抗變形能力強。鑄鐵有良好鑄造性能、切削加工性好，減磨性，耐磨性好、加上它熔化配料簡單，成本低、廣泛用于制造結構復雜鑄件和耐磨件。

產品手冊索取



產品特點

鋼制強度高、自重輕、整體剛度好、抵抗變形能力強。鑄鐵有良好鑄造性能、切削加工性好，減磨性，耐磨性好、加上它熔化配料簡單，成本低、廣泛用于制造結構復雜鑄件和耐磨件。

梅花聯軸器經過車削，銑削，和拉削等機加工方法加工而成，再經過整體熱處理，以保證足夠的機械強度。

鏈條聯軸器可用于紡織、農機、起重運輸、工程、礦山、輕工、化工等機械的軸系傳動。

適用于高溫、潮濕和多塵工況環境，不適用于高速、有劇烈沖擊載荷和傳遞軸向力的場合，鏈條聯軸器應在良好的潤滑并有防護罩的條件下工作。

在安裝聯軸器之前，需要檢查聯軸器的外觀是否有損壞、裂紋、變形等缺陷，同時檢查聯軸器的尺寸是否符合要求。

將聯軸器的兩個軸孔分別對準主動軸和從動軸的軸端，確保軸孔與軸的中心線重合。

聯軸器安裝完成后，需要調整聯軸器的間隙，使其符合設備的要求。

在設備啟動前，需要進行試運行，檢查聯軸器的運行情況是否正常。在試運行過程中，要注意觀察聯軸器是否有異常振動、噪音、發熱等現象，如果發現問題，需要及時停機檢查并排除故障。

聯軸器如不恰當安裝使用會造成故障。

超載，聯軸器使用超過負荷會導致聯軸器故障，長時間使用也會導致過度磨損。

市面上還有一種爪盤是鑄件，能夠大批量的生產，而且免去了加工損耗，所以在價格方面比機加工要低很多，但是鑄件的性能不是很好。

一些重要的場合下還是最好不要采用，并且鑄件的爪齒在高速或者是高負載的情況下容易發生打牙（爪齒脫落）。

良好的減振能力可以降低設備運行時的噪音和振動，提高設備的穩定性和可靠性，為操作人員提供更加舒適的工作環境。

雙連接結構使得安裝和連接更加方便快捷，同時節省時間校準可以減少設備調試和安裝的時間，提高工作效率。

在動力傳輸過程中能夠有效地緩沖沖擊和振動，減少對相關部件的損害。無需進行維護則為用戶帶來了極大的便利，節省了時間和成本。

技術參數

點擊圖片放大

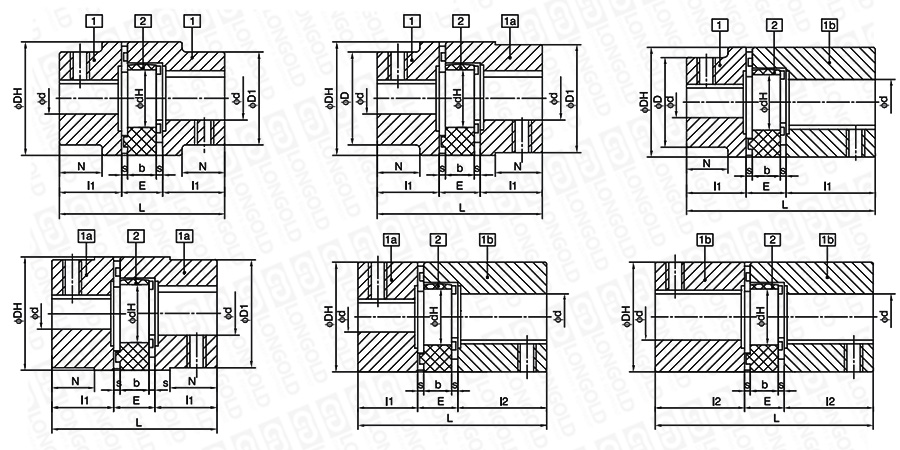

■聯軸器結構詳見如上圖

上圖為GE梅花聯軸器鋼/鑄鐵的結構圖。

可根據客戶的需求，定制聯軸器的外殼，詳細請咨詢隆德技術人員。


■聯軸器尺寸表

鋼制型號

鑄鐵制型號

本體
型式

基 本 尺 寸

軸孔直徑d

額定轉矩

最高
轉速

轉動
慣量

重量

PDF圖紙

DXF圖紙

L

I1,I2

E

b

S

DH

dH

D

N

工藝孔

最大

SHA92

SHA96

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

N·m

N·m

rpm

kg·cm2

kg

LDGE-S-100

LDGE-CS-100

1

270

110

50

38

6.0

225

113

180

89

45

115

3300

4950

2360

1157

16.8

請咨詢

請咨詢

LDGE-S-110

LDGE-CS-110

1

295

120

55

42

6.5

255

127

200

96

55

125

4800

7200

2080

2073

23.9

LDGE-S-125

LDGE-CS-125

1

340

140

60

46

7.0

290

147

230

112

55

145

6650

10000

1840

4071

35.6

LDGE-S-140

LDGE-CS-140

1

375

155

65

50

7.5

320

165

255

124

55

160

8550

12800

1640

7391

48.3

LDGE-S-160

LDGE-CS-160

1

425

175

75

57

9.0

370

190

290

140

75

185

12800

19200

1440

14441

70.3

LDGE-S-180

LDGE-CS-180

1

475

195

85

64

10.5

420

220

325

156

80

200

18650

28000

1240

26417

108.0

注：1.GE聯軸器廠標產品出廠狀態為第一種本體型式工藝孔，膠墊硬度SHA92。

2.軸孔鍵槽可選擇DIN6885、JIS B1310、UNI6604、GB1095標準。


型號表示例


LD
GE
 - CS
 -
 110


（1）
（2）
（3）


（1）GE梅花聯軸器

（2）鑄鐵

（3）型號


聯軸器選型

選擇聯軸器應考慮的幾個方面

(1)動力機的機械特性
根據動力機的特性選擇聯軸器，調整軸系固有頻率，降低扭振振幅，保護傳動裝置部件，提高輸出功率的穩定性。


(2)載荷類別
載荷類別主要有沖擊、振動、正反轉、制動、啟動頻繁等類型，它是選擇聯軸器品種的基本依據。


(3)聯軸器的許用轉速
聯軸器的許用轉速由聯軸器的材料決定，鋼件許用轉速大于鑄鐵件許用轉速，轉速高時應要求聯軸器做動平衡。


(4)聯軸器所連兩軸的相對位移
一般情況下兩軸位移是不可避免的，根據軸向、徑向、角向位移要求的不同選用撓性聯軸器。只有對中精度要求很高的情況下，才選用剛性聯軸器。


(5)聯軸器的傳動精度
以傳遞運動為主的軸系傳動，要求聯軸器具有較高的傳動精度。以傳遞動力為主的軸系傳動要求精度相對較低。


(6)聯軸器尺寸、安裝及維護
聯軸器的外形尺寸，必須在機器設備所允許的安裝空間以內。應選擇裝拆方便、不用維護、維護周期長或維護方便更換易損件不用移動兩軸和對中調整容易的聯軸器。


(7)工作環境
所選聯軸器要求適合周圍的工作環境，以保證聯軸器的使用壽命。


(8)經濟性
在各種要求均滿足的情況下，優先選用價格低的聯軸器。




×
