XH200 SB同步帶輪

XH和XXH系列同步帶輪是工業傳動系統中常用的同步帶輪，它們具有傳動準確、平衡、噪音小、無滑差又節能的特點。

產品手冊索取



產品特點

XH系列同步帶輪的節距為22.225mm，而XXH系列的節距為31.750mm。

同步帶輪?般由碳鋼(C45)、鋁合?(2A12)、鑄鐵(GG25)、 灰鐵(HT250)等材料制造。擋圈材質?般為A3鋼(35鋼)，具體材質可根據客戶需求選用。

梯形齒同步帶輪在傳動時具有較高的扭矩傳遞能力，適用于一些對動力傳輸要求較高的場合。

由于同步帶輪的齒形與同步帶的齒形相互嚙合，在傳動過程中不會出現滑動現象，能夠始終保持準確的傳動比。

結構相對簡單，安裝和維護都比較方便。與其他傳動方式相比，不需要進行復雜的潤滑和保養工作，節省了維護成本和時間。而且同步帶的使用壽命較長，更換頻率較低。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

XH200SB同步帶輪在眾多行業中都有廣泛應用。

在各類機床中，如車床、銑床、磨床等，XH200SB同步帶輪用于實現機床主軸與進給軸之間的精確傳動，確保機床在加工過程中能夠準確地控制工件的移動和切削。

部分汽車的轉向系統采用電動助力轉向，其中的電機與轉向機構之間需要通過同步帶輪傳動來傳遞動力。XH200 SB同步帶輪的精確傳動特性可以保證轉向系統的靈敏性和準確性，提高駕駛的安全性和舒適性。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，?螺紋孔。

軸孔內有時可能不進?表?處理。

技術參數

點擊圖片放大

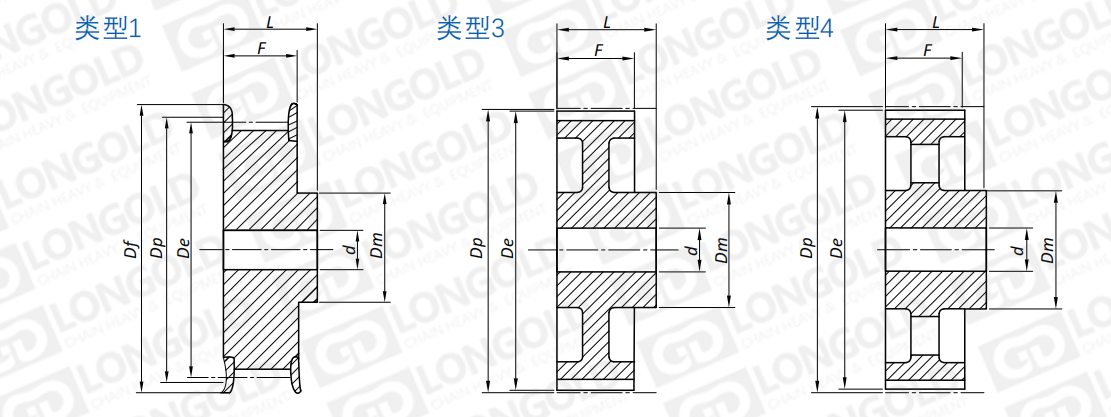

■同步帶輪尺寸表格

同步帶輪型號

類型

齒數

節距圓直徑

外圓直徑

擋圈直徑

輪轂直徑

齒寬

總寬

孔徑

De

Dp

Df

Dm

F

L

d(成品孔徑)

d(最大孔徑)

inch

inch

inch

inch

inch

inch

inch

inch

XH20018T-F

1

18

4.903

5.013

5 ?7/8

3 11/16

2 ?9/16

3 ?7/16

1

2 1/4

XH20019T-F

1

19

5.182

5.292

6 ?5/8

3 15/16

2 ?9/16

3 ?7/16

1

2 1/2

XH20020T-F

1

20

5.460

5.57

6 ?5/8

4 1/8

2 ?9/16

3 ?7/16

1

2 5/8

XH20021T-F

1

21

5.739

5.849

6 ?5/8

4 3/4

2 ?9/16

3 ?7/16

1

3 1/8

XH20022T-F

1

22

6.017

6.127

6 ?7/8

5 1/4

2 ?9/16

3 ?7/16

1

3 1/8

XH20023T-F

1

23

6.296

6.406

6 ?7/8

5 1/4

2 ?9/16

3 ?7/16

1

3 1/2

XH20024T-F

1

24

6.576

6.686

7 ?1/4

5 1/4

2 ?9/16

3 ?7/16

1

3 1/2

XH20025T-F

1

25

6.853

6.963

7 ?7/8

5 3/4

2 ?9/16

3 ?7/16

1

3 1/2

XH20026T-F

1

26

7.131

7.241

8 ?1/16

5 3/4

2 ?9/16

3 ?7/16

1

3 3/4

XH20027T-F

1

27

7.410

7.520

8 ?1/16

5 3/4

2 ?9/16

3 ?7/16

1

3 3/4

XH20028T-F

1

28

7.689

7.999

8 ?5/16

5 3/4

2 ?9/16

3 ?7/16

1

3 3/4

XH20030T-F

1

30

8.246

8.356

8 ?7/8

5 3/4

2 ?9/16

3 ?7/16

1

3 3/4

XH20032T-F

1

32

8.803

8.913

9 ?7/16

5 3/4

2 ?9/16

3 ?7/16

1

3 3/4

XH20034T-F

1

34

9.360

9.470

10 ?1/16

6

2 ?9/16

3 ?7/16

1

3 3/4

XH20038T-F

3

38

10.474

10.584

11 1/4

6

2 ?9/16

3 ?7/16

1 1/8

3 7/8

XH20040T-F

3

40

11.031

11.141

11 11/16

6

2 ?9/16

4

1 1/8

3 7/8

XH20046T

4

46

12.702

12.812

-

6

2 ?9/16

4

1 1/8

3 7/8

XH20048T

4

48

13.259

13.369

-

6

2 ?9/16

4

1 1/8

3 7/8

XH20057T

4

57

15.766

15.876

-

6

2 ?9/16

4

1 1/8

3 7/8

XH20058T

4

58

16.044

16.154

-

6

2 ?9/16

4

1 1/8

3 7/8

XH20060T

4

60

16.601

16.771

-

6

2 ?9/16

4

1 1/8

3 7/8

XH20070T

4

70

19.387

19.497

-

6 1/2

2 ?9/16

4

1 1/8

3 7/8

XH20072T

4

72

19.944

20.054

-

6 1/2

2 ?9/16

4

1 1/8

4

XH20078T

4

78

21.516

21.725

-

6 1/2

2 ?9/16

4

1 1/8

4

XH20080T

4

80

22.172

22.282

-

6 1/2

2 ?9/16

4

1 1/8

4

XH20082T

4

82

22.729

22.839

-

6 1/2

2 ?9/16

4

1 1/8

4

XH20084T

4

84

23.286

23.396

-

6 1/2

2 ?9/16

4

1 1/8

4

XH20094T

4

94

26.071

26.181

-

6 1/2

2 ?9/16

4

1 1/8

4

XH20096T

4

96

26.628

26.738

-

6 1/2

2 ?9/16

4

1 1/8

4

XH200118T

4

118

32.756

32.865

-

6 1/2

2 ?9/16

4

1 1/8

4

XH200120T

4

120

33.313

33.423

-

6 1/2

2 ?9/16

4

1 1/8

4

型號表示例


XH
 200 10T
 -
 F -
 SB

（1）
 （2）
 （3）
（4）
（5）


（1）同步帶輪系列

（2）同步帶規格

（3）齒數

（4）帶擋圈

（5）帶成品孔


使用案例·訂購方法

同步帶輪的適使用案例

設備：滾珠花鍵升降旋轉機構

?的：將從上?道?序接收的?作旋轉90度并使其降低， 轉移到下?道?序。

同步帶輪?途：通過同步帶輪的傳動，改變夾頭的?向。


訂購同步帶輪時的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。





×
