200-1 STL錐孔鏈輪

STL 錐孔鏈輪的中心孔為錐形，錐度為 4°±15′，配合錐套使用時可通過軸向壓緊實現無鍵連接，確保傳動穩定性和安裝精度。

產品手冊索取



產品特點

材料通常為碳鋼或不銹鋼。

可進行包括發黑、鍍鋅或鍍鎳等表面處理，以提高耐磨性和耐腐蝕性。

采用先進的銑齒加工工藝，使齒形更精確。

STL 錐孔鏈輪的中心孔為錐形，錐度為 4°±15′。

齒部硬化：主要用于需要提高齒端強度和磨損壽命的場合，各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理，鏈輪大齒數范圍的齒端均為無硬化規格。

請先咨詢我司技術人員以確定適配的鏈輪及配套使用的STL錐套型號。

安裝完成后，檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：可提高鏈輪的防銹性能，表面呈現黃白色。

化學鍍鎳：鏈輪進行化學鍍鎳后耐腐蝕性能、耐磨損性能提高。

發黑處理（表面氧化）：即堿性發黑處理，將鏈輪置于堿性處理液中加熱產生化學作用，在其表面形成黑色薄膜，薄膜具有一定防銹效果。

磷化處理：即磷酸鹽處理。將鏈輪浸入加溫后的磷酸鹽溶液中進行化學處理，使鏈輪表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

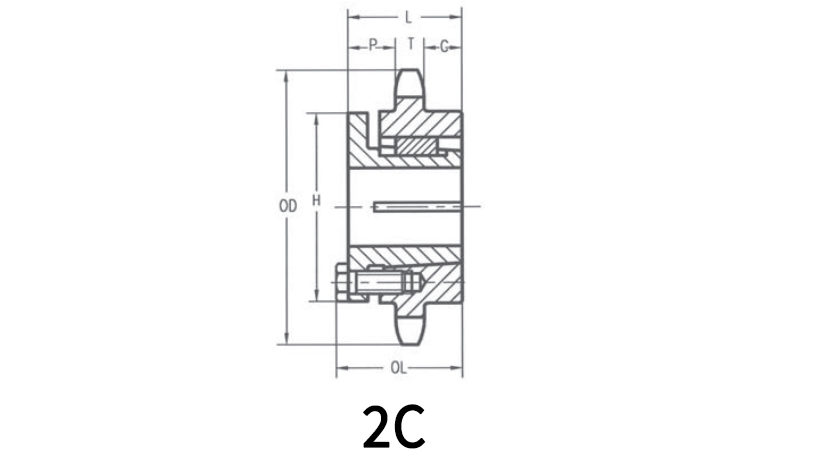

■鏈輪尺寸表

齒數

鏈輪型號

型號

外圓直徑

節距圓直徑

錐套型號

尺寸

錐套重量

De

Dp

T

OL

L

P

C

H

inch

inch

inch

inch

inch

inch

inch

inch

12

LD200-1B12T-R2STL

2C

10.83

9.66

R2

1.389

5 5/32

4 7/8

1 1/2

2

5 3/8

35.3

13

LD200-1B13T-S2STL

2C

11.64

10.447

S2

1.389

7 1/8

6 3/4

2 1/2

2 7/8

6 3/8

52.2

14

LD200-1B14T-S2STL

2C

12.46

11.235

S2

1.389

7 1/8

6 3/4

2 1/2

2 7/8

6 3/8

57.5

15

LD200-1B15T-S2STL

2C

13.26

12.025

S2

1.389

7 1/8

6 3/4

2 1/2

2 7/8

6 3/8

61

16

LD200-1B16T-S2STL

2C

14.07

12.815

S2

1.389

7 1/8

6 3/4

2 1/2

2 7/8

6 3/8

71

17

LD200-1B17T-S2STL

2C

14.87

13.605

S2

1.389

7 1/8

6 3/4

2 1/2

2 7/8

6 3/8

79

18

LD200-1B18T-U0STL

2C

15.68

14.397

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

76.5

19

LD200-1B19T-U0STL

2C

16.48

15.19

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

83.7

20

LD200-1B20T-U0STL

2C

17.29

15.982

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

91.3

21

LD200-1B21T-U0STL

2C

18.09

16.775

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

99.4

22

LD200-1B22T-U0STL

2C

18.89

17.567

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

110

23

LD200-1B23T-U0STL

2C

19.69

18.36

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

117

24

LD200-1B24T-U0STL

2C

20.49

19.152

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

126

25

LD200-1B25T-U0STL

2C

21.29

19.947

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

140

26

LD200-1B26T-U0STL

2C

22.09

20.74

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

150

28

LD200-1B28T-U0STL

2C

23.69

22.33

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

169

30

LD200-1B30T-U0STL

2C

25.29

23.917

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

188

32

LD200-1B32T-U0STL

2C

26.88

25.505

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

212

35

LD200-1B35T-U1STL

2C

29.28

27.89

U1

1.389

7 19/32

7 1/8

2 7/8

2 7/8

8 3/8

252

40

LD200-1B40T-U1STL

2C

33.27

31.865

U1

1.389

7 19/32

7 1/8

2 7/8

2 7/8

8 3/8

306

45

LD200-1B45T-U1STL

2C

37.25

35.84

U1

1.389

7 19/32

7 1/8

2 7/8

2 7/8

8 3/8

290

54

LD200-1B54T-U2STL

2C

44.42

42.995

U2

1.389

10 19/32

10 1/8

4 1/4

4 1/4

8 3/8

385

60

LD200-1B60T-U2STL

2C

49.2

47.767

U2

1.389

10 19/32

10 1/8

4 1/4

4 1/4

8 3/8

445



型號表示例


LD200
 -
 1B 30T Q -
 G
 STL
（1）
（2）
 （3）
 （4）
（5）
 （6）


（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）G：適配錐套型號

（6）STL: 適配錐套類型


鏈輪的類型


類型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

說明

單排
片式

單排
單側輪轂

單排
雙側輪轂

雙排
片式

雙排
單側輪轂

雙排
雙側輪轂

三排
片式

三排
單側輪轂

三排
雙側輪轂

雙排
雙向驅動

圖示




×
