鏈條帶SK1附件，即鏈條兩側帶直立板，直立板上各帶一個孔。
采用優質鋼材制造，鏈條強度高、耐磨性良好。
除此之外，還可根據客戶需求，定制非標的滾銷齒輪鏈條，如有需求，請聯系隆德技術人員。
與銷齒嚙合傳動，傳動比精確。
SK1附件能通過安裝特定的部件，以達到運輸的需求。
輸送速度準確穩定，能保證精確的同步輸送。
在運行前，請在鏈條外周圍面涂抹極壓系潤滑油，同時在銷輪或銷齒條滾子內面涂抹潤滑脂，以確保傳動的平穩進行。
如果無法確定應該使用哪種方式進行潤滑，可咨詢隆德技術人員。
帶SK1附件的滾銷齒輪鏈條常搭配滾銷齒輪應用于各種機械傳動系統中。
在工業自動化生產線中，常用于輸送設備和提升設備的傳動。
在交通運輸設備中，常用于自行車、摩托車、汽車的變速器和傳動系統。

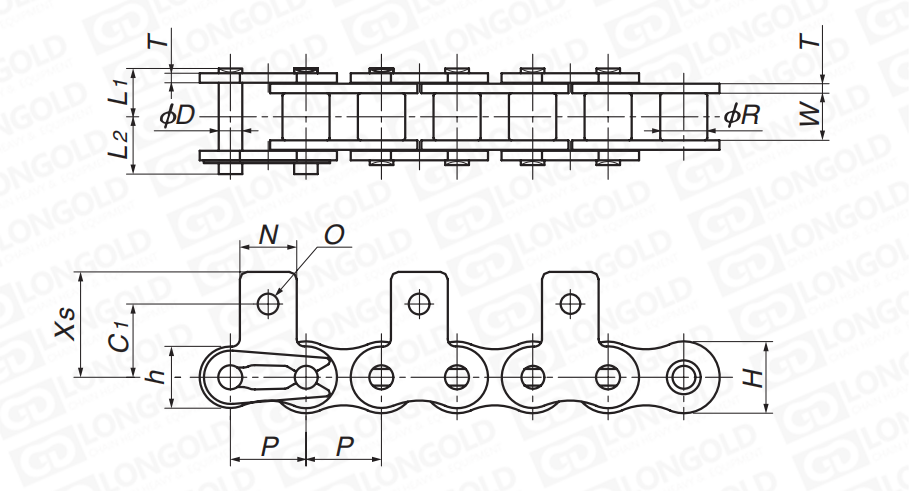

點擊圖片放大
■鏈條本體尺寸表
|
鏈條型號 |
節距 |
滾子直徑 |
內節內寬 |
鏈板厚度 |
鏈板寬度 |
銷子直徑 |
銷子長度 |
平均抗拉 |
最大容許 |
參考 |
||
|
P |
R |
W |
T |
H |
h |
D |
L1 |
L2 |
||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kN{kgf} |
kN{kgf} |
kg/m |
|
|
LD40 |
12.7 |
7.92 |
7.95 |
1.5 |
12.0 |
10.4 |
3.97 |
8.25 |
9.95 |
|||
|
LD50 |
15.875 |
10.16 |
9.53 |
2.0 |
15.0 |
13.0 |
5.09 |
10.30 |
12.00 |
|||
|
LD60 |
19.05 |
11.91 |
12.70 |
2.4 |
18.1 |
15.6 |
5.96 |
12.85 |
14.75 |
|||
|
LD80 |
25.4 |
15.88 |
15.88 |
3.2 |
24.1 |
20.8 |
7.94 |
16.25 |
19.25 |
|||
|
LD100 |
31.75 |
19.05 |
19.05 |
4.0 |
30.1 |
26.0 |
9.54 |
19.75 |
22.85 |
|||
|
LD120 |
38.1 |
22.23 |
25.40 |
4.8 |
36.2 |
31.2 |
11.11 |
24.90 |
28.90 |
|||
|
LD140 |
44.45 |
25.40 |
25.40 |
5.6 |
42.2 |
36.4 |
12.71 |
26.90 |
31.70 |
|||
|
LD160 |
50.8 |
28.58 |
31.75 |
6.4 |
48.2 |
41.6 |
14.29 |
31.85 |
36.85 |
|||
|
LD200 |
63.5 |
39.68 |
38.10 |
8.0 |
60.3 |
52.0 |
19.85 |
39.00 |
44.80 |
|||
|
LD240 |
76.2 |
47.63 |
47.63 |
9.5 |
72.4 |
62.4 |
23.81 |
47.90 |
55.50 |
|||
■附件尺寸表
|
鏈條型號 |
附件 |
SK1附件重量 |
1組的鏈節數量 |
|||
|
C1 |
N |
O |
Xs |
|||
|
mm |
mm |
mm |
mm |
kg/個 |
||
|
LD40 |
12.7 |
9.5 |
3.6 |
17.40 |
0.004 |
240 |
|
LD50 |
15.9 |
12.7 |
5.2 |
23.05 |
0.006 |
192 |
|
LD60 |
18.3 |
15.9 |
5.2 |
26.85 |
0.014 |
160 |
|
LD80 |
24.6 |
19.1 |
6.8 |
35.45 |
0.026 |
120 |
|
LD100 |
31.8 |
25.4 |
8.7 |
44.00 |
0.052 |
96 |
|
LD120 |
36.5 |
28.6 |
10.3 |
52.85 |
0.088 |
80 |
|
LD140 |
44.5 |
34.9 |
11.9 |
63.50 |
0.142 |
68 |
|
LD160 |
50.8 |
38.1 |
14.3 |
70.10 |
0.194 |
60 |
|
LD200 |
63.5 |
48.0 |
17.5 |
85.50 |
0.356 |
48 |
|
LD240 |
76.2 |
57.2 |
21.0 |
106.70 |
0.553 |
40 |
|
LD |
40 |
- |
1L |
- |
SK1 |
|
|
|
|
|
|
|
（1） |
|
（2） |
|
（3） |
|
|
|
|
|
（1）鏈號
（2）附件安裝間隔
（3）附件種類
滾銷齒輪鏈條與滾銷齒輪搭配使用，滾銷齒輪的驅動安裝方式有以下三種：
|
直線驅動方式 |
外接驅動方式 |
內接驅動方式 |
|
|
|
|
